Elektrokardiogramm

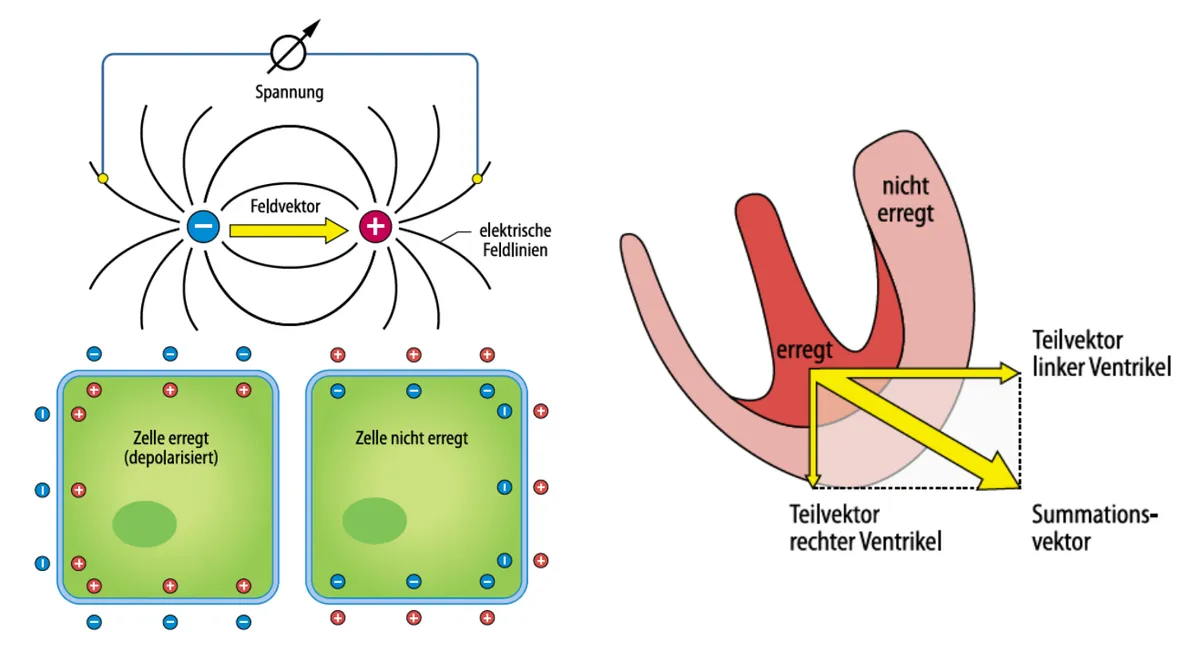

- Elektrische Dipole
- Elektrische Felder bis zur Körperoberfläche
- Messung mit Elektroden möglich
- zeitlicher Verlauf → EKG

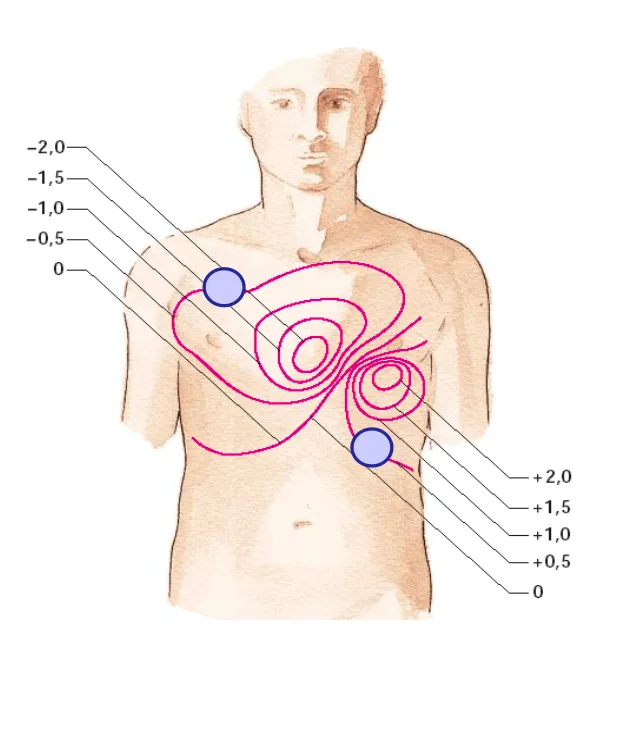

Übersicht Elektrische Felder am Herz und Körper

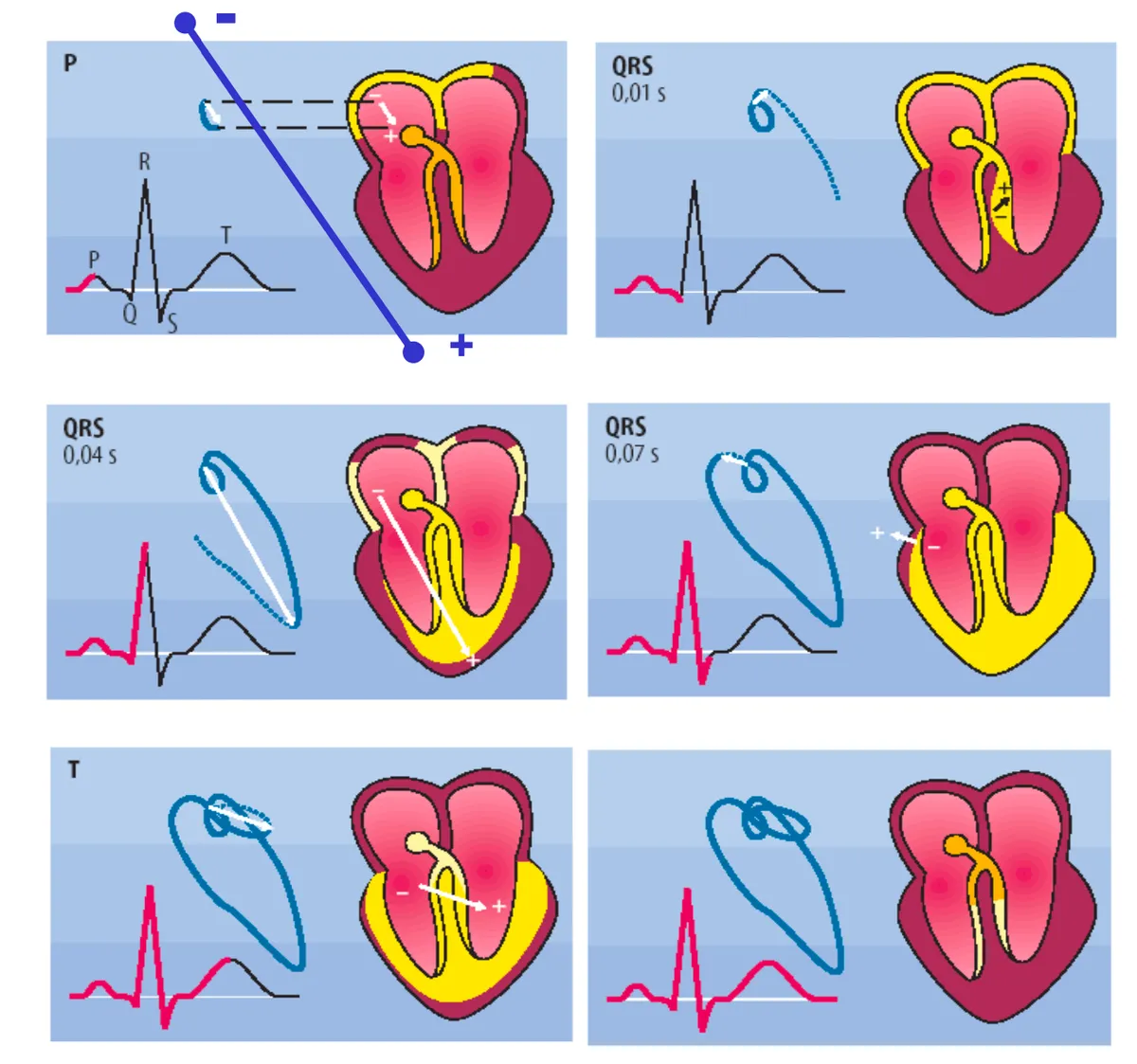

- P
- Vorhoferregung durch Sinusknoten
- PQ-Strecke
- Vorhof erregt → Überleitung zum AV Knoten
- QRS-Gruppe
- Ausbreitung auf Kammern
- ST-Strecke
- Kammern sind erregt (ab hier maximale Kraft möglich → Kontraktion)
- T-Welle
- Erregungsrückbildung der Kammern
- (U-welle)
